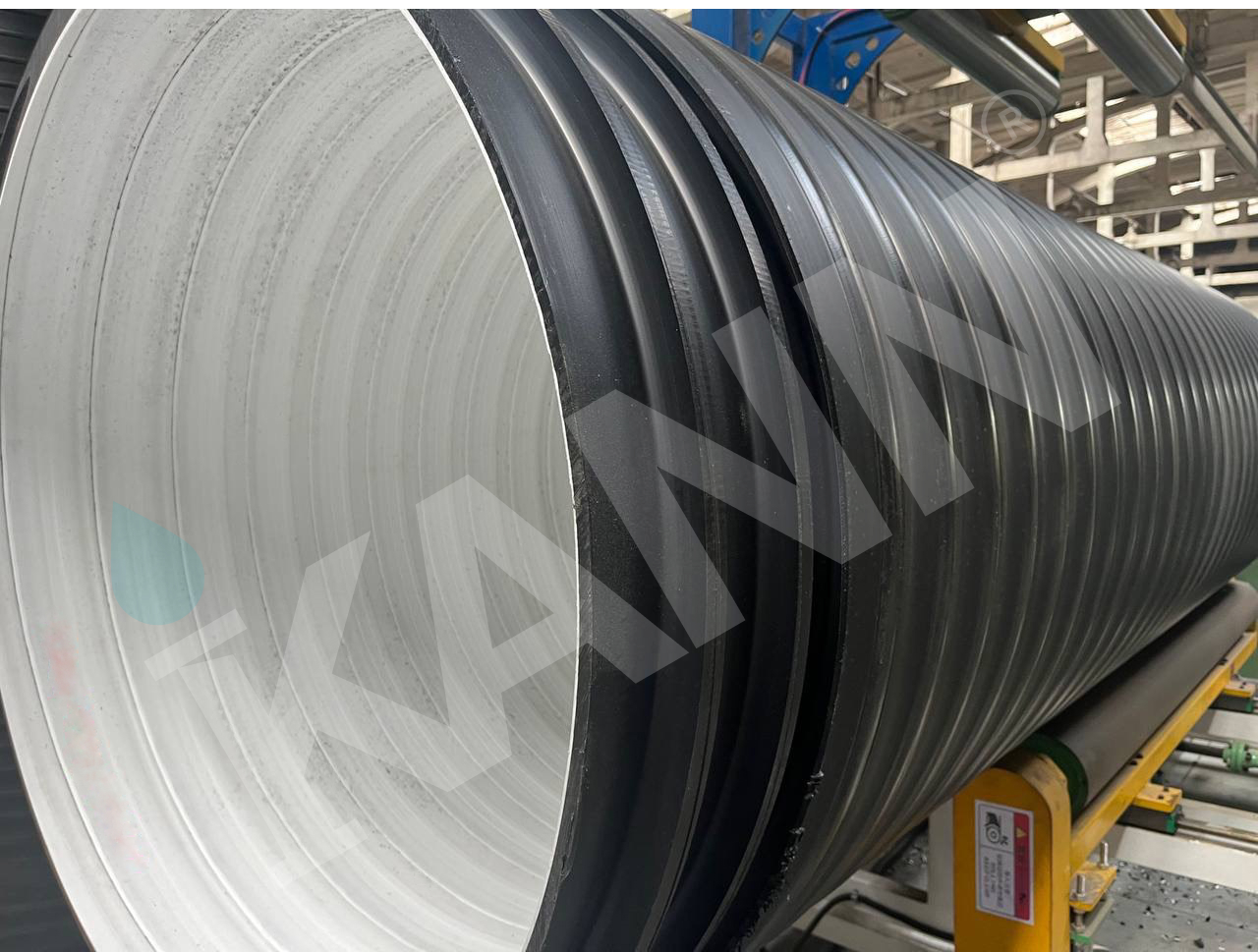

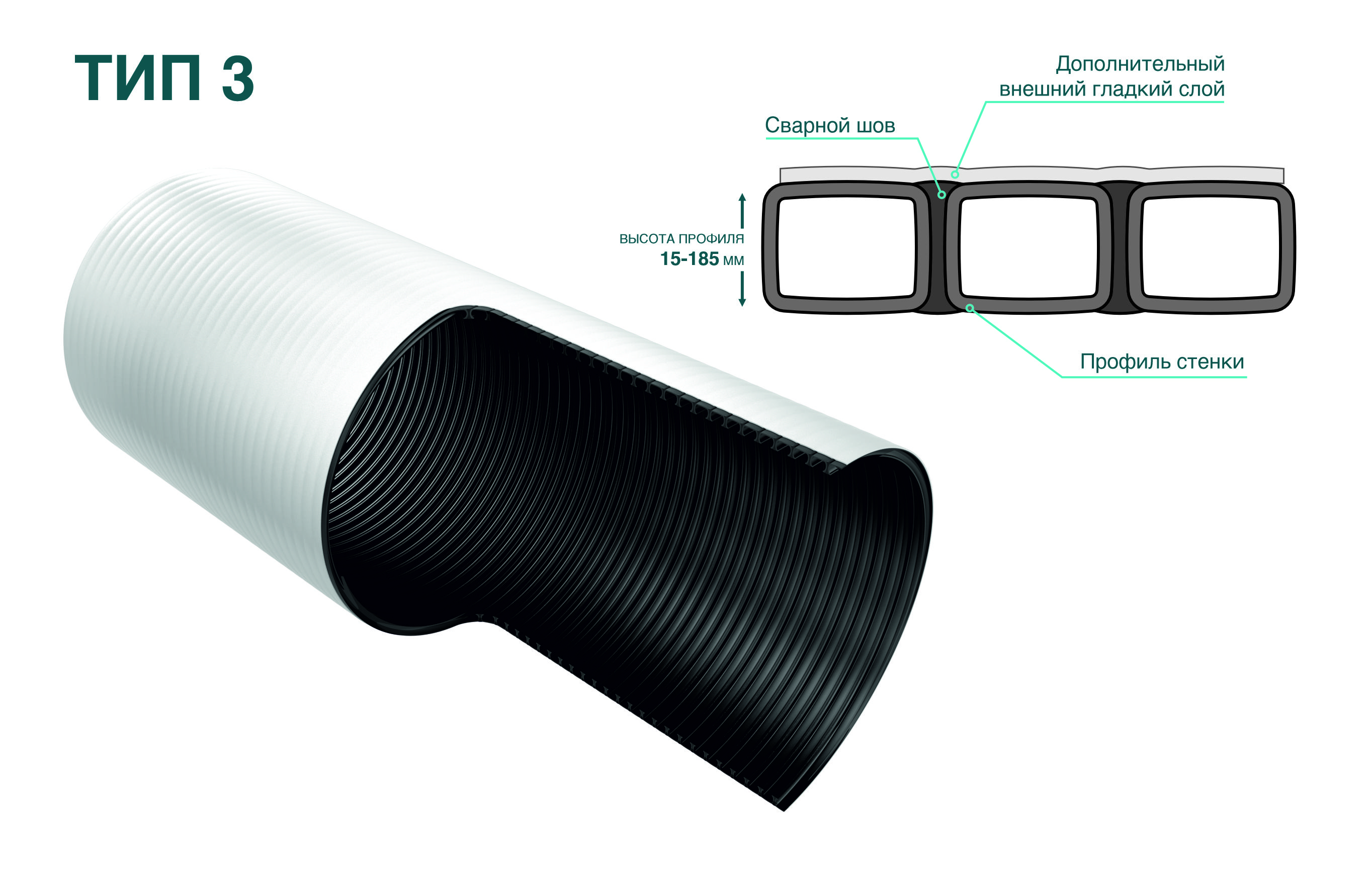

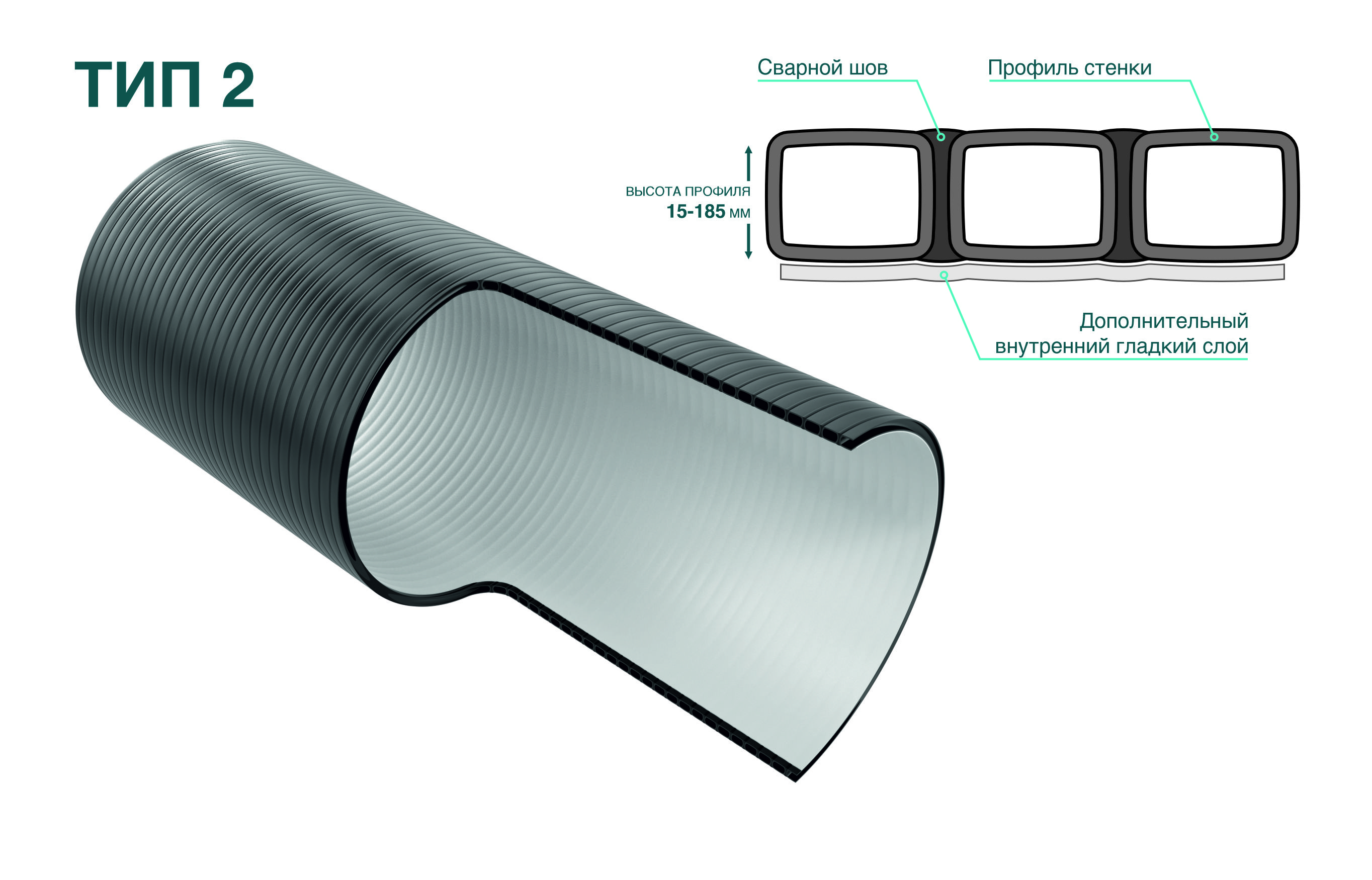

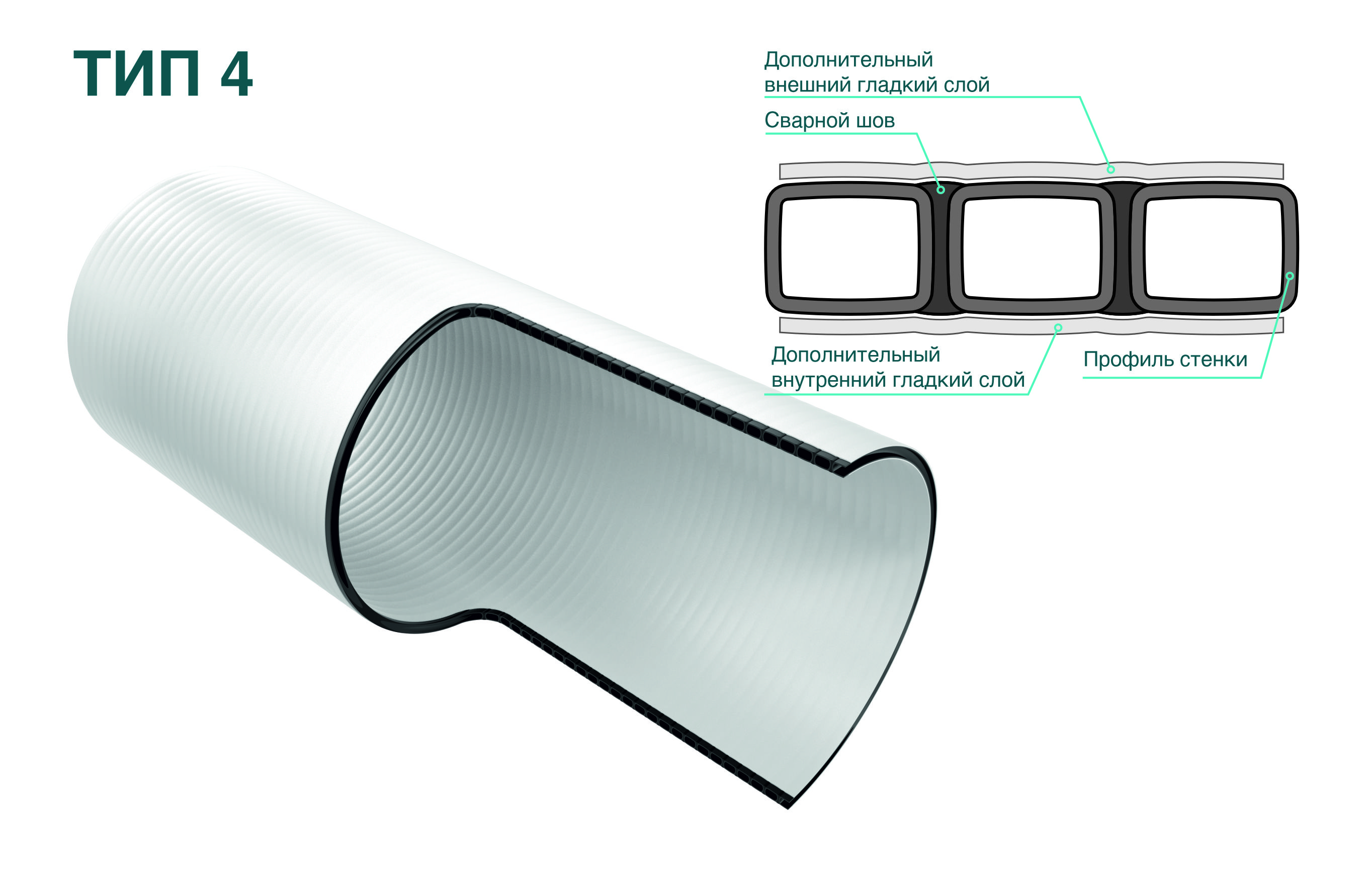

Производим полиэтиленовые спиральновитые трубы (СВТ) KANN®

Производим спиральновитые трубы (СВТ) KANN на собственной линии по производству СВТ труб диаметром от 400 до 4000 мм (DN400/500/600/700/800/1000/1200/1400/
1500/1600/1800/2000/2200/2400/2600/2800/3000, 3200, 3400, 3600, 3800, 4000 мм).

Трубы изготавливаются согласно ТУ BY 590844512.007-2020 с кольцевой жесткостью SN2, SN4, SN8, SN12, SN16. Длина СВТ труб от 1 до 23 метров. Готовы поставить трубы СВТ длиной до 23 метров на объект заказчика.

Область применения:

Применяется для производства емкостного оборудования, очистных сооружений, для прокладки магистральных сетей хозяйственно-бытового, промышленного и ливнёвого водоотведения, а так же восстановления изношенных трубопроводов способом протяжки (санации), в том числе без остановки стоков, к которым материал трубопровода является химически стойким с максимальной температурой стоков 60 °С.

Диаметры
DN/ID 400–3000 мм

Материал

ПЭ100

Эффективная длина
от 1 до 23 м;

Номинальная кольцевая жесткость SN2, SN4, SN6, SN8; SN12 и SN16 – под заказ

Кратковременная температура транспортируемой среды 60°С

Нормативная документация

ТУ BY 590844512.007-2020 PP

Области применения спиральновитой трубы KANN®

Магистральные сети хозяйственно-бытового, промышленного и ливневого водоотведения

Восстановление (санация) изношенных трубопроводов

Ремонт водопропускных труб под дорогами

Изготовление изделий: корпусов канализационных насосных станций, пожарных резервуаров, резервуаров для питьевой воды, локальных очистных сооружений, понтонов
сварных колодцев

Способы соединения спиральновитой трубы KANN®

Способ соединения на резьбе труб

Способ соединения с помощью раструба

Способ соединения с помощью термоусаживаемой (термообсадной) муфты

Способ соединения сваркой встык

Шаг 1

Подготовка к монтажу. Применяются трубы с наружной и внутренней резьбой.

Шаг 2

Трубы свинчиваются с помощью самозатяжной петли до полного смыкания торцов.

Шаг 3

Герметизация соединения термоусаживающимся комплектом.

Шаг 4

Стык проваривается ручным экструдером изнутри (только для труб DN/ID ≥ 1000 мм).

Шаг 1

Подготовка к монтажу. Применяются трубы с торцами, отрезанными перпендикулярно оси. Как правило, данный метод используется для подсоединения колодцев и фасонных частей, выполненных на базе труб KANN®.

Шаг 2

Предварительно подготовленная труба доставляется на объект с приваренной муфтой (раструбом). Муфта изготавливается из СВТ трубы либо из ПЭ листа и приваривается при производтстве трубы автоматическим либо ручным экструдером.

Шаг 3

Муфта наполовину ширины надвигается на один из торцов соединяемых труб. В муфту до упора вставляется труба и производится проварка шва снаружи ручным экструдером.

Шаг 4

Стык проваривается ручным экструдером изнутри (только для труб DN/ID ≥ 1000 мм).

Шаг 1

Подготовка двух отрезков трубы диаметром не более 1400мм. Торцы соединяемых труб должны быть перпендикулярны оси трубы. Поверхность концов очищена от грязи и пыли, обезжирена.

Шаг 2

На обезжиренную поверхность наклеивается герметичная клейкая лента по всей окружности подготовленных труб.

Шаг 3

На одну из труб устанавливается термоусаживаемая (термообсадная) муфта и стыкуется с другой. Далее муфта равномерно разогревается газовой горелкой.

Шаг 4

По мере остывания муфты, начнется ее сокращение в размерах, увеличивая герметичность соединения. Как результат - стопроцентно герметичный стык.

Шаг 1

Подготовка к монтажу. Применяются трубы с торцами, обработанными на заводе под сварку встык. Рекомендуется в особенно ответственных случаях (грунты категорий IV, V, VI, высокий уровень грунтовых вод и пр.).

Шаг 2

Трубы совмещаются и фиксируются стяжными ремнями.

Шаг 3

Стык проваривается ручным экструдером снаружи и изнутри (только для труб DN/ID ≥ 1000 мм).

Шаг 4

После остывания сварного шва стяжные ремни снимаются.

Преимущества спиральновитой трубы KANN®

Низкие затраты на использование тяжелой техники при монтаже

Высокая скорость и легкость соединения

Любая требуемая длина труб по желанию заказчика

Таблица размеров труб СВТ KANN®

Внутренний диаметр, мм	Наружный диаметр, мм	Кольцевая жесткость, SN
400	450	SN8
400	450	SN12
400	460	SN16
500	534	SN2
500	550	SN4
500	560	SN8
500	578	SN16
600	660	SN4
600	680	SN8
600	680	SN16
700	760	SN2
700	778	SN4
700	788	SN8
700	800	SN16
800	860	SN2
800	880	SN4
800	900	SN8
800	924	SN16
1000	1060	SN1
1000	1080	SN2
1000	1100	SN4
1000	1124	SN8
1000	1150	SN16
1200	1260	SN1
1200	1300	SN2
1200	1324	SN4
1200	1340	SN8
1200	1370	SN16
1200	1370	SN16
1400	1480	SN1
1400	1500	SN2
1400	1540	SN4
1400	1574	SN8
1400	1620	SN16
1500	1624	SN2
1500	1660	SN4
1500	1690	SN8
1500	1740	SN16
1500	1740	SN16
1600	1700	SN1
1600	1740	SN2
1600	1774	SN4
1600	1780	SN8
1600	1840	SN16
1800	1974	SN4
1800	2020	SN8
1800	2100	SN16
2000	2140	SN1
2000	2174	SN2
2000	2220	SN4
2000	2270	SN8
2000	2300	SN16
2200	2374	SN1
2200	2420	SN2
2200	2420	SN4
2200	2470	SN8
2200	2500	SN16
2400	2574	SN1
2400	2620	SN2
2400	2670	SN4
2400	2670	SN8
2400	2700	SN16
2800	3020	SN1
2800	3070	SN2
2800	3110	SN4
2800	3110	SN6
2800	3110	SN8
2800	3110	SN16
3000	3220	SN1
3000	3270	SN2
3000	3310	SN4
3000	3310	SN6
3000	3310	SN8
3000	3310	SN16
3200	3310	SN1
3200	3470	SN2
3200	3510	SN4
3200	3510	SN6
3200	3510	SN8
3200	3510	SN16
3400	3620	SN1
3400	3670	SN2
3400	3710	SN4
3400	3710	SN6
3400	3710	SN8
3400	3710	SN16
3600	3812	SN1
3600	3870	SN2
3600	3910	SN4
3600	3910	SN6
3600	3910	SN8
3600	3910	SN16
3800	4020	SN1
3800	4070	SN2
3800	4110	SN4
3800	4110	SN6
3800	4110	SN8
3800	4110	SN16
4000	4220	SN1
4000	4270	SN2
4000	4310	SN4
4000	4310	SN6
4000	4310	SN8
4000	4310	SN16
